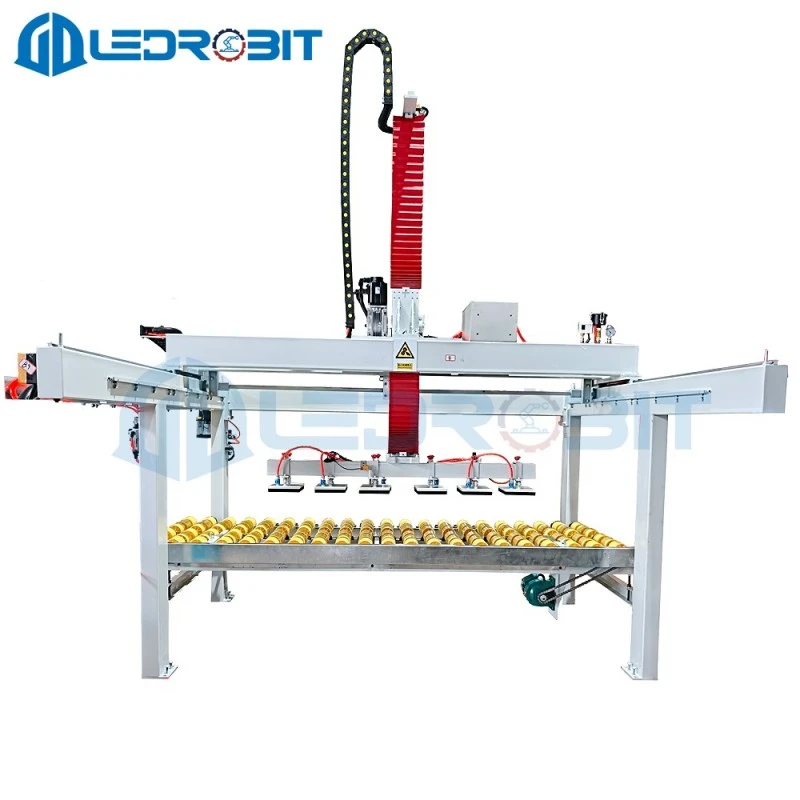

Máy xếp tấm

Được thiết kế cho các nhà máy chế biến đá và tấm, LedrobitMáy xếp tấmtự động hóa việc xử lý và xếp chồng đá granit, đá cẩm thạch, đá thạch anh, đá nhân tạo và gạch xi măng ở cuối dây chuyền sản xuất. Với khả năng tải tối đa 500 kg, kích thước bốc dỡ tối đa 2200 × 1200 × 700 mm và tốc độ chu kỳ 30 giây, nó phù hợp cho các nhà máy xử lý vật liệu nặng và khổ lớn. Thiết bị này được chứng nhận CE và kết hợp chuyển động được điều khiển bằng servo, các bộ phận truyền động được bảo vệ, bôi trơn tự động và các chức năng xếp chồng có thể lập trình để giảm thiểu việc xử lý thủ công trong khi vẫn duy trì chất lượng xếp chồng ổn định.

Dữ liệu vận hành LDTP2800

Khả năng tương thích về chất liệu và kích thước

cácMáy xếp tấmđược thiết kế cho các vật liệu phẳng và tương đối nặng thường thấy trong các nhà máy chế biến đá. Nó có thể xử lý đá granit, đá cẩm thạch, đá thạch anh, đá nhân tạo và gạch xi măng, khiến nó phù hợp với các dây chuyền sản xuất vật liệu xây dựng và hoàn thiện khác nhau. Phạm vi tải bao gồm các vật liệu từ 600 × 300 mm đến 2200 × 1200 mm, trong khi khả năng tải tối đa 500 kg mang lại sự linh hoạt bổ sung cho các phôi nặng hơn.

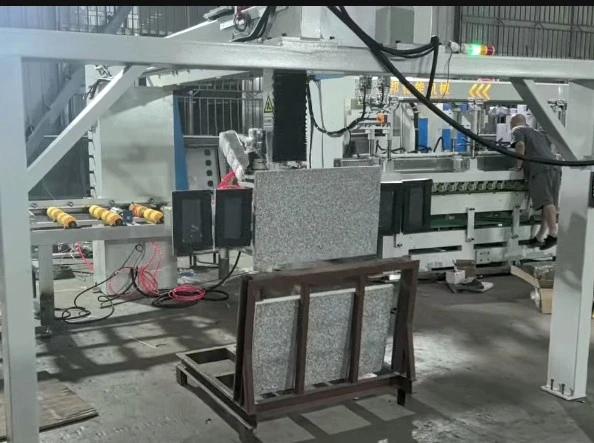

Theo kích thước tấm và yêu cầu sản xuất, trình tự xử lý có thể bao gồm kẹp, nâng, di chuyển ngang, định vị, xoay, căn chỉnh và xếp chồng từng lớp. Điều này cho phép một máy có thể chứa các kích thước vật liệu khác nhau mà không cần phải định vị lại thủ công nhiều lần.

Khả năng xử lý tấm nặng

Tấm đá nặng hơn đáng kể và khó xử lý thủ công hơn nhiều vật liệu tấm thông thường. Do đó, máy được chế tạo với khả năng tải tối đa 500 kg và cấu trúc cơ khí cứng nhắc. Hành trình nâng tối đa 1450 mm và hành trình tối đa 2000 mm của nó cho phép bộ phận xử lý di chuyển vật liệu giữa dây chuyền sản xuất đến và vị trí xếp pallet được chỉ định.

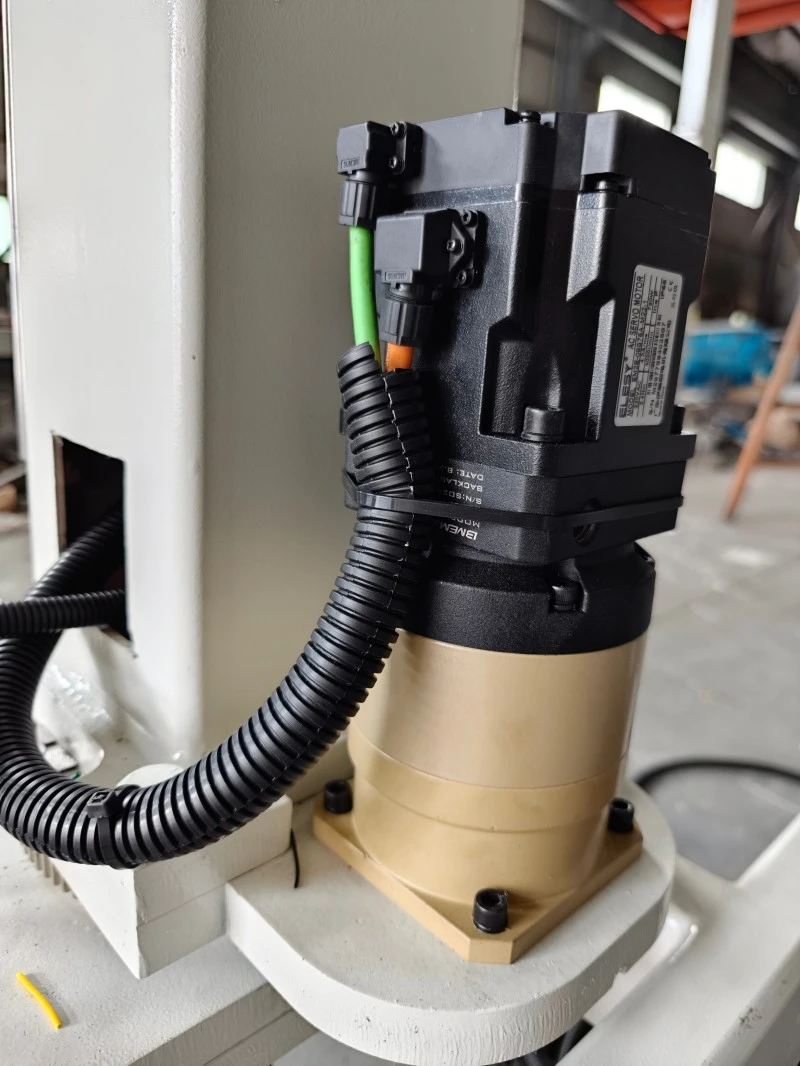

Chuyển động được điều khiển bằng servo cung cấp khả năng tăng tốc và giảm tốc có kiểm soát trong quá trình nâng và di chuyển. Điều này đặc biệt quan trọng khi xử lý các tấm lớn vì chuyển động không kiểm soát được có thể khiến vật liệu lắc lư, va chạm với các mảnh liền kề hoặc bị lệch trong quá trình xếp chồng.

Kiểm soát bố cục xếp chồng

Vị trí từng lớp

Hệ thống có thể hoàn thành việc định vị và xếp hàng theo yêu cầu sản xuất đã đặt trước. Người vận hành có thể định cấu hình phương pháp xếp chồng, số lượng lớp và khoảng cách vật liệu theo thông số kỹ thuật của tấm và cách sắp xếp pallet. Điều này giúp duy trì sự liên kết ngăn xếp nhất quán trong suốt chu kỳ sản xuất lặp đi lặp lại.

Định vị vật liệu chính xác

Cảm biến phát hiện hỗ trợ hệ thống điều khiển xác định vị trí tấm đến trước khi xử lý. Sau đó, bộ truyền động servo sẽ điều khiển chuyển động của cơ cấu xử lý để đặt từng bộ phận vào vị trí yêu cầu. Đối với các nhà máy xử lý các dạng tấm khác nhau, việc định vị được kiểm soát này có thể giúp giảm bớt công việc chỉnh sửa thủ công sau khi xếp pallet.

Bảo vệ chống bụi đá

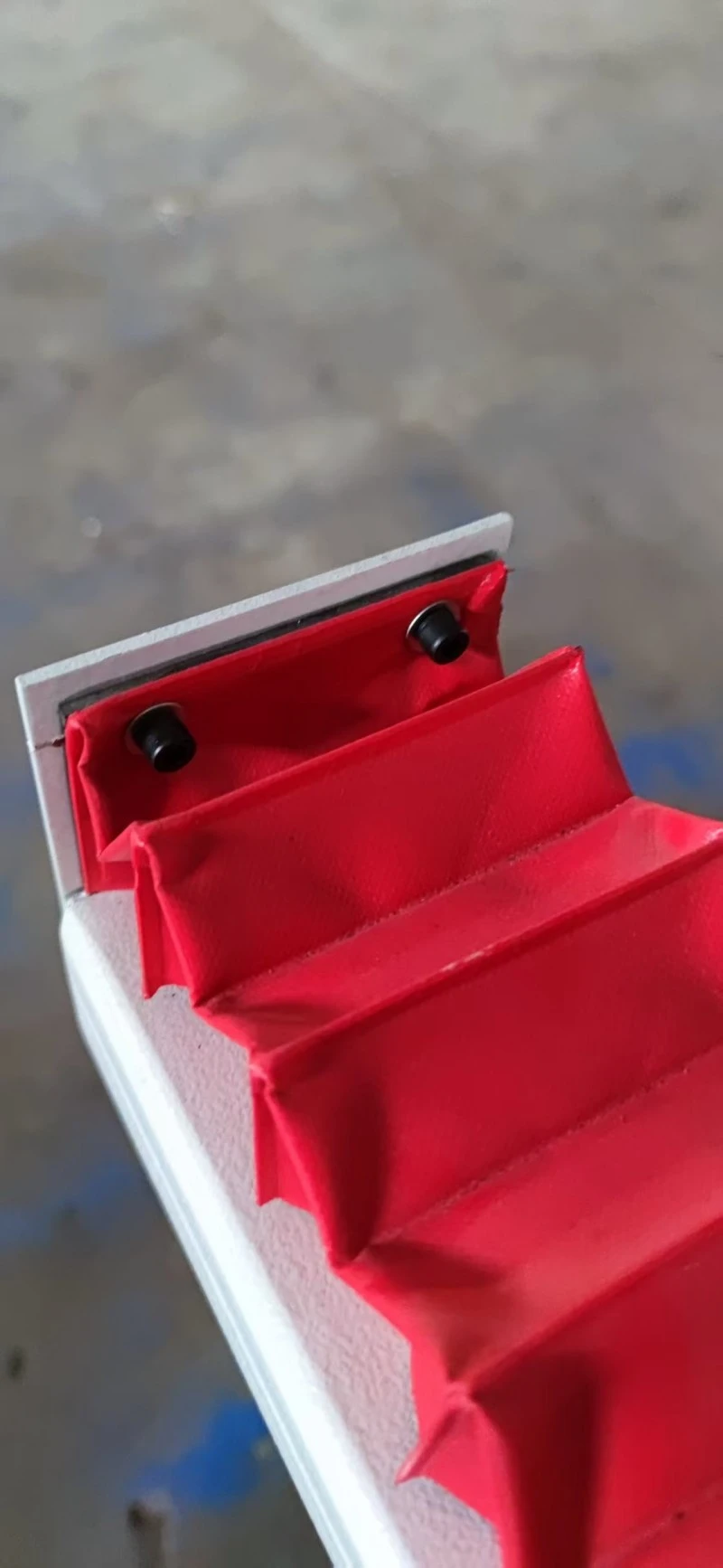

Quá trình xử lý đá tạo ra một lượng lớn bụi, mảnh vụn và mảnh vụn có thể ảnh hưởng đến các bộ phận truyền động lộ ra ngoài. Do đó, ray dẫn hướng chính được bảo vệ bằng lớp che bụi kèm theo, giúp ngăn chặn các hạt mài mòn xâm nhập vào hệ thống ray và thanh trượt.

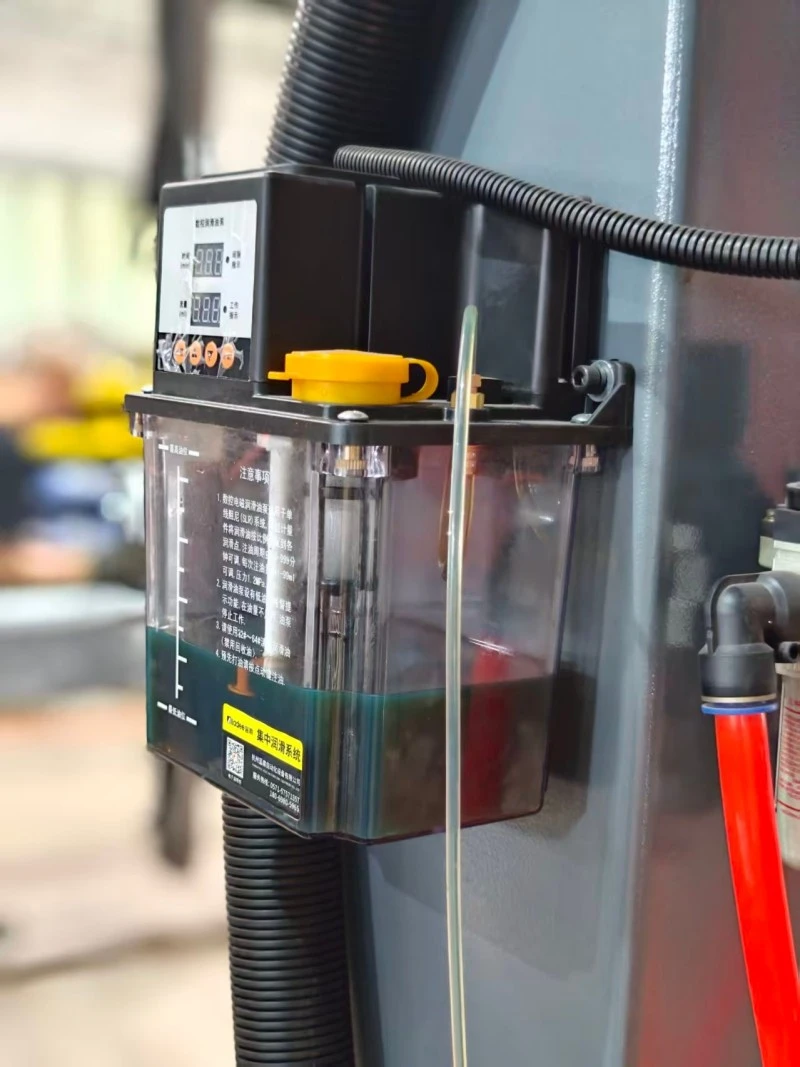

Máy cũng sử dụng hệ thống bôi trơn dầu tự động để duy trì các bộ phận truyền động theo chu kỳ định sẵn. Điều này làm giảm tần suất bôi trơn thủ công và giúp duy trì chuyển động trơn tru trong quá trình sản xuất liên tục. Đối với các nhà máy làm việc bằng đá, đá nhân tạo, gạch xi măng, các biện pháp bảo vệ này đặc biệt hữu ích trong những nhà xưởng nhiều bụi và ẩm ướt.

Truy cập khung và bảo trì

Khung máy sử dụng cấu trúc hàn chịu lực cao được thiết kế để chịu được việc xử lý nhiều lần các vật liệu có trọng lượng cao. Cấu trúc cứng nhắc giúp duy trì sự ổn định cơ học trong các hoạt động nâng, di chuyển và xếp chồng.

Các bộ phận chính được bố trí để giúp việc kiểm tra định kỳ, bôi trơn và thay thế các bộ phận bị mài mòn trở nên dễ dàng hơn. Kết hợp với ray dẫn hướng được bảo vệ và hệ thống bôi trơn tự động, thiết kế này có thể giúp giảm thiểu sự gián đoạn bảo trì không cần thiết và giữ cho dây chuyền sản xuất hoạt động ổn định hơn.

Xử lý thủ công so với xếp chồng tự động

Sử dụng sản xuất cuối dây chuyền

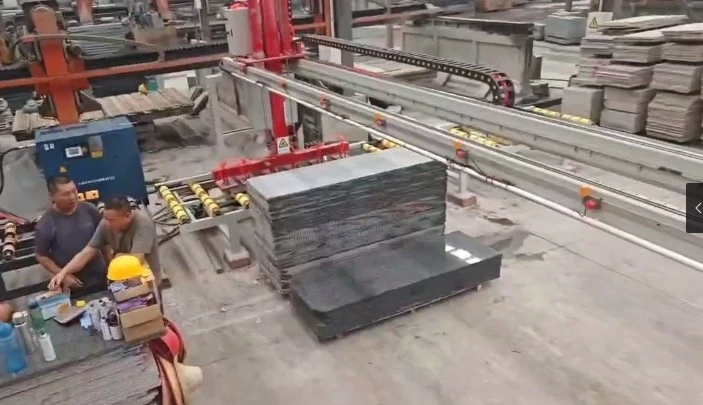

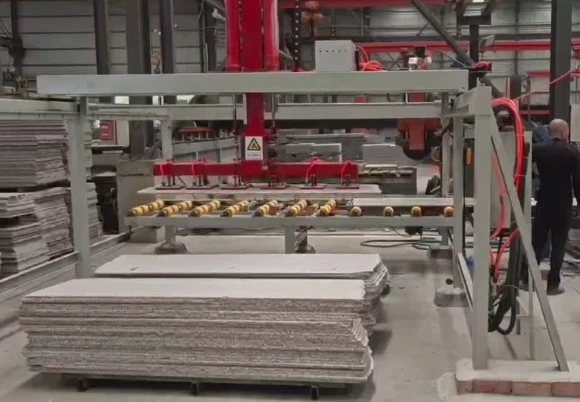

cácMáy xếp tấmchủ yếu được lắp đặt ở cuối dây chuyền chế biến đá, nơi các tấm thành phẩm cần được chuyển từ thiết bị xử lý sang pallet. Nó có thể được kết nối với máy cắt, máy mài cạnh, máy vát cạnh, thiết bị sấy khô, băng tải và hệ thống đóng gói.

Đối với các nhà máy nâng cấp từ việc xếp pallet thủ công, thiết bị có thể được tích hợp vào dây chuyền sản xuất hiện có theo không gian sàn sẵn có, luồng nguyên liệu, vị trí pallet và cách bố trí máy ngược dòng. Điều này làm cho nó phù hợp cho cả dây chuyền tự động mới và nâng cấp tự động hóa dây chuyền sản xuất.

Kết nối thiết bị

Thiết bị thượng nguồn

Máy có thể nhận nguyên liệu từ máy cắt đá, máy mài cạnh, thiết bị vát cạnh, hệ thống sấy, băng tải. Giao tiếp tín hiệu và phối hợp chu trình cho phép quy trình xếp pallet tuân theo nhịp sản xuất của quy trình trước đó.

Thiết bị hạ nguồn

Sau khi xếp chồng, các pallet có thể tiếp tục được đóng gói, vận chuyển, lưu kho hoặc các quy trình xử lý khác. Vị trí kết nối và các thông số vận hành có thể được điều chỉnh theo cách bố trí sản xuất của khách hàng.

Giảm lao động và tổn thất vật chất

Việc tự động hóa giai đoạn xử lý cuối cùng giúp giảm số lượng công nhân cần phải nâng, di chuyển, căn chỉnh và xếp chồng các tấm nặng nhiều lần. Đối với các nhà sản xuất vận hành nhiều ca, điều này có thể giảm sự phụ thuộc vào lao động thủ công và tạo ra quy trình làm việc cuối dây chuyền nhất quán hơn.

Quá trình cầm nắm và định vị được kiểm soát cũng giúp giảm các vấn đề xử lý thông thường như va đập vào cạnh, trầy xước bề mặt và sai lệch. Bằng cách giảm sự tiếp xúc thủ công không cần thiết với vật liệu hoàn thiện,Máy xếp tấmcó thể hỗ trợ tỷ lệ chất lượng thành phẩm cao hơn và giảm lãng phí vật liệu do xử lý hư hỏng.

Ứng dụng chế biến đá

Thiết bị này phù hợp cho các ứng dụng xếp chồng tự động liên quan đến đá granit, đá cẩm thạch, đá thạch anh, đá nhân tạo, gạch xi măng và các phôi nặng phẳng khác. Nó có thể được cấu hình cho các kích thước vật liệu khác nhau và sắp xếp pallet theo yêu cầu của dây chuyền sản xuất.

Câu hỏi trước khi đặt hàng

Máy có thể xử lý những vật liệu gì?

Nó được thiết kế cho các sản phẩm đá phẳng và vật liệu xây dựng, bao gồm đá granit, đá cẩm thạch, đá thạch anh, đá nhân tạo và gạch xi măng. Phương pháp kẹp cuối cùng phải được lựa chọn theo đặc tính vật liệu, kích thước, trọng lượng và bề mặt.

Trọng lượng tấm tối đa là bao nhiêu?

Khả năng tải tối đa của mẫu DLDG2800 là 500 kg. Kích thước tải và dỡ tải tối đa là 2200 × 1200 × 700 mm, trong khi kích thước tối thiểu là 600 × 300 mm.

Mẫu xếp chồng có thể được tùy chỉnh?

Đúng. Phương pháp xếp chồng, số lượng lớp, khoảng cách vật liệu và yêu cầu định vị có thể được điều chỉnh theo thông số kỹ thuật của tấm và quy trình xếp chồng. Khách hàng có thể cung cấp kích thước tấm và cách sắp xếp xếp chồng ưa thích để đánh giá.

Nó có thể được thêm vào dây chuyền sản xuất đá hiện có không?

Đúng. Thiết bị có thể được kết nối với các thiết bị cắt, mài cạnh, vát cạnh, sấy khô, băng tải và đóng gói hiện có. Ledrobit có thể đánh giá quy trình sản xuất và bố trí nhà máy để xác định phương thức kết nối phù hợp.

Nó có thể hoạt động trong xưởng chế biến đá bụi bặm không?

Đúng. Đường ray dẫn hướng truyền động sử dụng nắp chống bụi để giảm sự xâm nhập của bụi đá và mảnh vụn, đồng thời hệ thống bôi trơn tự động hỗ trợ bôi trơn thường xuyên các bộ phận chuyển động.

Máy có bao gồm các chức năng an toàn không?

Đúng. Thiết bị được trang bị nút dừng khẩn cấp và các chức năng điều khiển được thiết kế để vận hành tự động. Cấu hình an toàn cụ thể có thể được xác nhận theo giải pháp máy cuối cùng.

Bạn có thể cung cấp cài đặt ở nước ngoài?

Đúng. Ledrobit cung cấp dịch vụ lắp đặt ở nước ngoài và có thể hỗ trợ vận hành thiết bị và tích hợp dây chuyền sản xuất.

Thiết bị có được chứng nhận CE không?

Đúng. Thiết bị được chứng nhận CE và có thể được cung cấp cho các ứng dụng công nghiệp quốc tế.

Thời gian bảo hành là gì?

Thời gian bảo hành tiêu chuẩn là một năm. Để biết chi tiết về phạm vi bảo hành và điều kiện dịch vụ, vui lòng liên hệ với đội ngũ bán hàng của chúng tôi.

Bạn có phải là nhà sản xuất?

Đúng. Ledrobit là nhà sản xuất thiết kế, sản xuất và hỗ trợ nội bộ thiết bị xử lý sau bán hàng. Điều này cho phép chúng tôi cung cấp các giải pháp tùy chỉnh theo thông số kỹ thuật vật liệu và yêu cầu của nhà máy.

Bạn có thể thiết kế một dây chuyền sản xuất hoàn chỉnh?

Đúng. Chúng tôi có thể cung cấp giải pháp dây chuyền sản xuất tự động hoàn chỉnh và thiết kế bố trí thiết bị theo không gian nhà máy, quy trình sản xuất, luồng nguyên liệu và kích thước máy của bạn. Bản vẽ có thể được cung cấp để khách hàng xem xét trước khi sản xuất.
